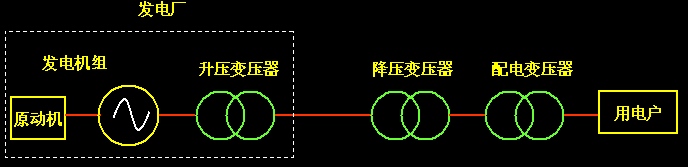

变压器(Transformer)是一种静止电机,它可以将一种电压形式的电能转换为另一种电压形式的电能。电力变压器:电力系统中传输和分配电能用的变压器等。

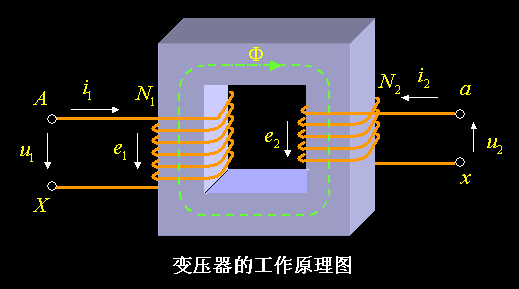

(1)原理图
一个铁心:提供磁通的闭合路径。
两个绕组:一次侧绕组(原边)N1,二次侧绕组(副边)N2。
(2)工作原理
当一次绕组接交流电压后,就有激磁电流i0存在,该电流在铁心中可产生一个交变的主磁通Φ。
Ф在两个绕组中分别产生感应电势e1和e2
e1=-N1 dФ/dt e2=-N2dФ/dt
若略去绕组电阻和漏抗压降,则以上两式之比为:
U1/U2≈(-e1)/(-e2)=N1/N2
U1/U2≈(-e1)/(-e2)=N1/N2=k,k定义为变压器的变比。即:U1/U2=N1/N2 从此式可以看出,若固定U1,只要改变匝数比即可达到改变电压的目的了,即:
若使 N2>N1,则为升压变压器(step-up transformer);
若使 N2<N1,则为降压变压器(step-down transformer)。
